Выбор схемы подключения печи

Основные типы схем подключения электропечей

При выборе схемы подключения печи необходимо понимать разнообразие доступных вариантов и особенности каждого из них. Основными типами подключения являются однофазное и трехфазное подключения, а также варианты с автоматическим или ручным управлением. Однофазное подключение используется как правило для маломощных печей, подключаемых к бытовой электросети. Такие схемы проще в реализации и требуют минимум элементов защиты и управления.

Трехфазное подключение чаще применяется для мощных промышленных или полупромышленных печей. Оно обеспечивает равномерное распределение нагрузки и повышает надежность системы. Схемы с трехфазным входом имеют специфические требования к автоматике и системе безопасности, например, использование тепловых реле и контактных выключателей, что позволяет избежать перегрузок и коротких замыканий.

Также стоит учитывать способ управления печью – это могут быть схемы с механическим переключением, например с помощью тумблеров и ручных реостатов, либо с электронным управлением, включающим терморегуляторы, программируемые контроллеры и постоянную обратную связь с датчиками температуры. При выборе типа подключения и управления нужно отталкиваться от требуемой мощности, условий эксплуатации и бюджета оборудования.

Однофазное подключение: принципы и особенности

Однофазное подключение печи считается наиболее простым и часто используется в бытовых условиях. В такой схеме применяется традиционная сеть 220 В с двумя или тремя проводами (фаза, ноль, земля). Главным преимуществом однофазного подключения является его доступность и простота монтажа.

Однако для мощных печей однофазная сеть может оказаться недостаточной из-за ограничений по току. Высокое потребление энергии при этом может привести к сильным нагрузкам на электросеть и к возможным перебоям питания. Поэтому однофазное подключение целесообразно только для печей с небольшой или средней мощностью — обычно до 6 кВт.

Важным элементов схемы является обязательное заземление и установка устройств защиты, таких как предохранители, автоматические выключатели и УЗО. Это обеспечивает безопасность пользователя и продлевает срок службы электрического оборудования. В качестве управления часто используют простые регуляторы температуры, такие как механические термостаты, которые позволяют регулировать тепловую мощность печи.

Трехфазное подключение печи: преимущества и сложности

Трехфазное подключение — это оптимальный вариант для мощных печей и промышленных установок. Такая схема питания использует напряжение 380 В и три фазных провода, что позволяет значительно снизить ток нагрузки на каждый проводник и повысить стабильность подачи электроэнергии.

Основным преимуществом трехфазного подключения является возможность подключать мощное оборудование без риска перегрузки электросети. Кроме того, трехфазный ток позволят реализовать более эффективное и равномерное распределение тепловой мощности печи. Это особенно важно при длительной работе с большими нагрузками.

Однако трехфазная схема имеет и свои сложности, включая необходимость в специализированном оборудовании для подключения и контроля (трехфазные контакторы, тепловые реле, датчики тока и др.). Монтаж и пуско-наладка требуют квалифицированного электрика, и эксплуатационные расходы обычно выше. Также трехфазное подключение требует наличия соответствующей электропроводки и розеток, совместимых с данной схемой.

Влияние мощности печи на выбор схемы подключения

Мощность электропечи — один из ключевых факторов, определяющих схему подключения. Именно от величины потребляемого тока зависит, будет ли достаточно однофазного питания, или же необходимо применение трехфазной сети.

Для оборудования с мощностью до 3-6 кВт обычно достаточно однофазной сети, так как токи остаются в пределах нормы для стандартной бытовой электропроводки. При мощности выше 6 кВт нагрузка резко возрастает, и однопроводное подключение становится опасным и неэффективным. В таких случаях рекомендуется переходить на трехфазную схему, которая позволяет равномерно распределить нагрузку между фазами и минимизировать тепловые потери.

Кроме того, при выборе схемы подключения учитываются такие параметры, как предусмотренные режимы работы печи (длительный или прерывистый), условия эксплуатации и требования к безопасности. В случае мощных печей желательно также предусмотреть резервные цепи защиты и автоматического отключения.

Особенности подключения к бытовой электросети

Подключение печи к бытовой электросети требует особого внимания к деталям и соблюдения норм электробезопасности. Большинство жилых зданий оснащены однофазной сетью 220 В, что диктует использование однофазных схем подключения и ограничивает мощность подключаемого оборудования.

При выборе схемы важно учитывать состояние электропроводки в доме — иногда старые квартиры требуют замены кабелей и модернизации щитка для безопасного подключения печи. Использование автоматических выключателей и устройств защитного отключения (УЗО) помогает избежать аварийных ситуаций, связанных с коротким замыканием или утечкой тока.

Также стоит помнить, что для мощных печей требуется установка отдельной линии питания с выделенным автоматом. Это снижает вероятность перегрузок и обеспечивает стабильную работу устройства. Необходимо соблюдать рекомендации производителей по минимальному сечению кабеля и типу автоматики для безопасности и долговечности эксплуатации.

Правила и нормы электробезопасности при подключении печей

При проектировании схемы подключения электропечи большое значение имеет соблюдение правил и норм электробезопасности. Это включает в себя правильный выбор кабелей, соответствующих по сечению и материалу, а также обязательное заземление оборудования.

Заземление предотвращает поражение человека электрическим током при возникновении неисправностей, снижая риск короткого замыкания. Все используемые устройства защиты, такие как автоматические выключатели и УЗО, должны быть рассчитаны на нужный ток и включаться без задержек.

Кроме того, подключение печей должно соответствовать требованиям местных правил электромонтажа (например ПУЭ в России), что предусматривает правильное расположение розеток, выключателей и защитных элементов. Качественный монтаж и использование сертифицированных материалов — залог надежной и безопасной работы.

Автоматизация и управление печью: виды схем и их преимущества

Система управления электропечью оказывает существенное влияние на эффективность работы и безопасность эксплуатации. Современные схемы подключения включают автоматизацию, которая позволяет поддерживать заданную температуру без вмешательства оператора.

Существуют простые схемы с механическими термостатами, которые включают или отключают нагревательные элементы при достижении температуры. Более продвинутые решения включают электронные терморегуляторы с возможностью программирования режимов работы, а также цифровые панели управления с интерфейсом для настройки.

Автоматизация помогает избежать перегрева, экономит электроэнергию и повышает срок службы нагревательных элементов. Также часто используются защитные механизмы против повторного включения, аварийного отключения при падении напряжения и прочие функции, которые делают эксплуатацию более надежной и удобной.

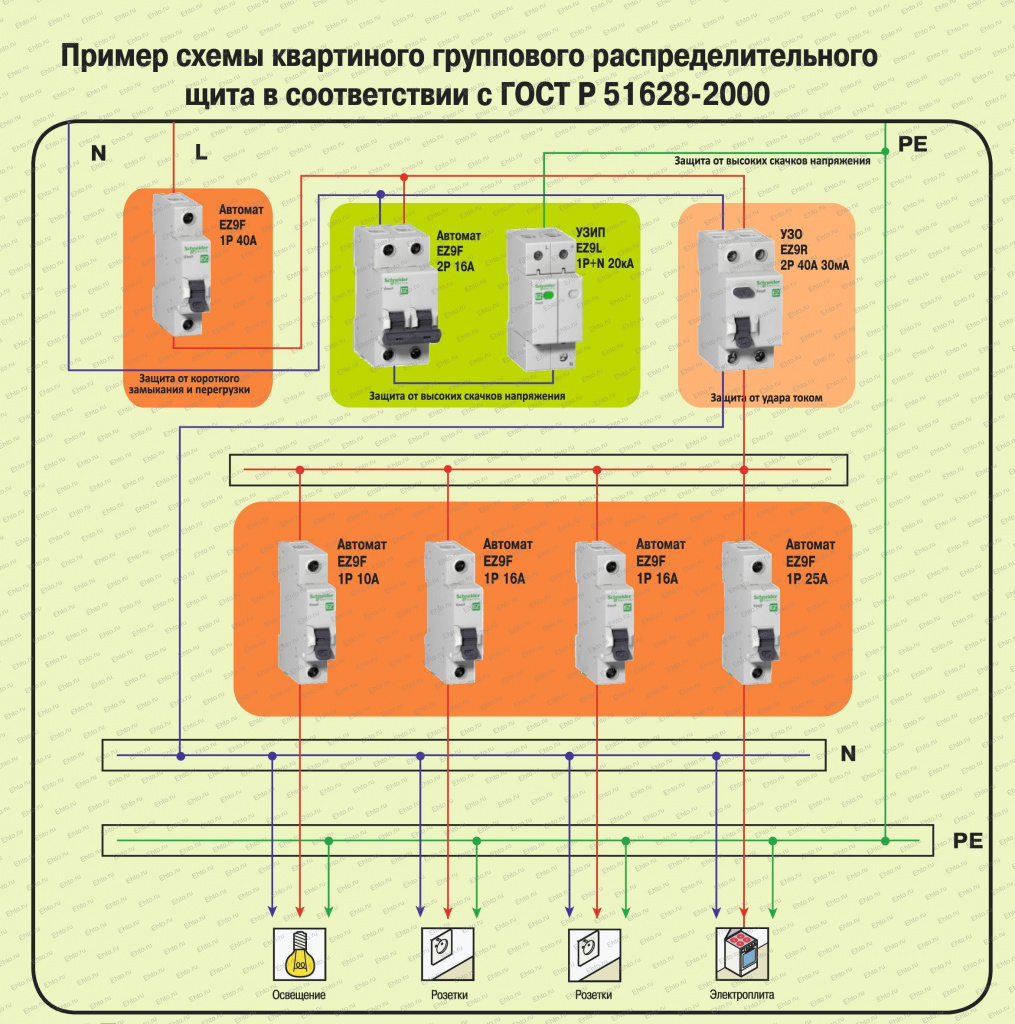

Выбор кабеля и защитных устройств для подключения печи

При выборе кабеля для подключения печи важна правильная оценка мощности и тока нагрузки. Кабель должен быть способен безопасно передавать ток без перегрева, поэтому сечение и материал проводников подбирается в соответствии с расчетной нагрузкой.

Для однофазных печей обычно используются медные кабели с сечением от 2.5 до 6 мм², в зависимости от мощности устройства. Трехфазные установки требуют трех- или четырехжильных кабелей с большим сечением, учитывающим расчетный ток на каждой фазе.

Защитные устройства включают автоматические выключатели и УЗО, которые защищают цепь от перегрузок, коротких замыканий и токов утечки. Выбор таких устройств должен соответствовать характеристикам печи и сети, а также предусматривать возможность быстрого отключения при аварийных ситуациях.

Монтаж и проверка схемы подключения печи

Монтаж электропечи требует соблюдения ряда последовательных этапов — от подготовки кабелей до проверки рабочих характеристик. Правильный монтаж гарантирует эффективную и безопасную работу оборудования на долгие годы.

После выбора схемы и закупки необходимых компонентов выполняется прокладка кабеля с соблюдением норм пожарной безопасности. Подключение печи проводится согласно схеме, разработанной с учетом типа питания и параметров оборудования. Особое внимание уделяется заземлению, установке защитных устройств и правильной коммутации клемм.

После завершения монтажных работ необходимо провести испытания — проверить отсутствия коротких замыканий, корректную работу автоматики и целостность проводки. Только после успешного тестирования печь вводится в эксплуатацию, а все работы фиксируются в соответствующих документах.

Советы по выбору оптимальной схемы подключения печи

При выборе схемы подключения электропечи важно учитывать несколько факторов — мощность оборудования, тип электросети, требования по безопасности и условия эксплуатации. Не стоит экономить на качестве компонентов и профессионализме монтажников, так как это напрямую влияет на срок службы и безопасность.

Для бытовых печей оптимальным вариантом чаще всего является однофазное подключение с эффективной защитой и простым регулятором температуры. Для более мощных установок или промышленных условий лучше использовать трехфазное подключение с автоматикой и комплексной системой защиты.

Рекомендуется консультироваться с квалифицированными электриками и использовать сертифицированные материалы. Важно не забывать про регулярное техническое обслуживание и контроль работы автоматических систем, что поможет избежать неожиданных поломок и аварий.

Вопросы и ответы по выбору схемы подключения печи

Вопрос: Как определить, нужна ли мне однофазная или трехфазная схема подключения печи?

Ответ: Основным критерием является мощность печи. Для мощностей до 6 кВт чаще всего достаточно однофазного подключения, а выше — рекомендуется трехфазное, чтобы избежать перегрузок и обеспечить стабильную работу.

Вопрос: Можно ли подключить мощную печь к бытовой однофазной сети?

Ответ: Теоретически можно, но это не рекомендуется из-за риска перегрузки электросети. Лучше использовать трехфазное подключение или уменьшать мощность устройства.

Вопрос: Какие защитные устройства необходимы при подключении печи?

Ответ: Обязательны автоматические выключатели по току, устройства защитного отключения (УЗО), а также заземление для безопасности эксплуатации.

Вопрос: Нужно ли привлекать профессионального электрика для подключения печи?

Ответ: Да, особенно при подключении трехфазных печей и высокой мощности. Неквалифицированный монтаж может привести к авариям и повреждениям оборудования.

Вопрос: Какие преимущества дает автоматизация управления печью?

Ответ: Автоматизация позволяет точно поддерживать температуру, экономить электроэнергию, повышать безопасность и продлевать срок службы печи за счет снижения риска перегрева.
